L'horloge du Vostok

Aller en bas

vostok - L'horloge du Vostok Empty L'horloge du Vostok

Message  Hanoi Mer 9 Déc - 11:57

Je dis bien, l'horloge du Vostok, pas l'horloge Vostok, car il est question du tableau de bord du premier vaisseau spatial,

vostok - L'horloge du Vostok Vostok16
Le vaisseau
vostok - L'horloge du Vostok Vostok17

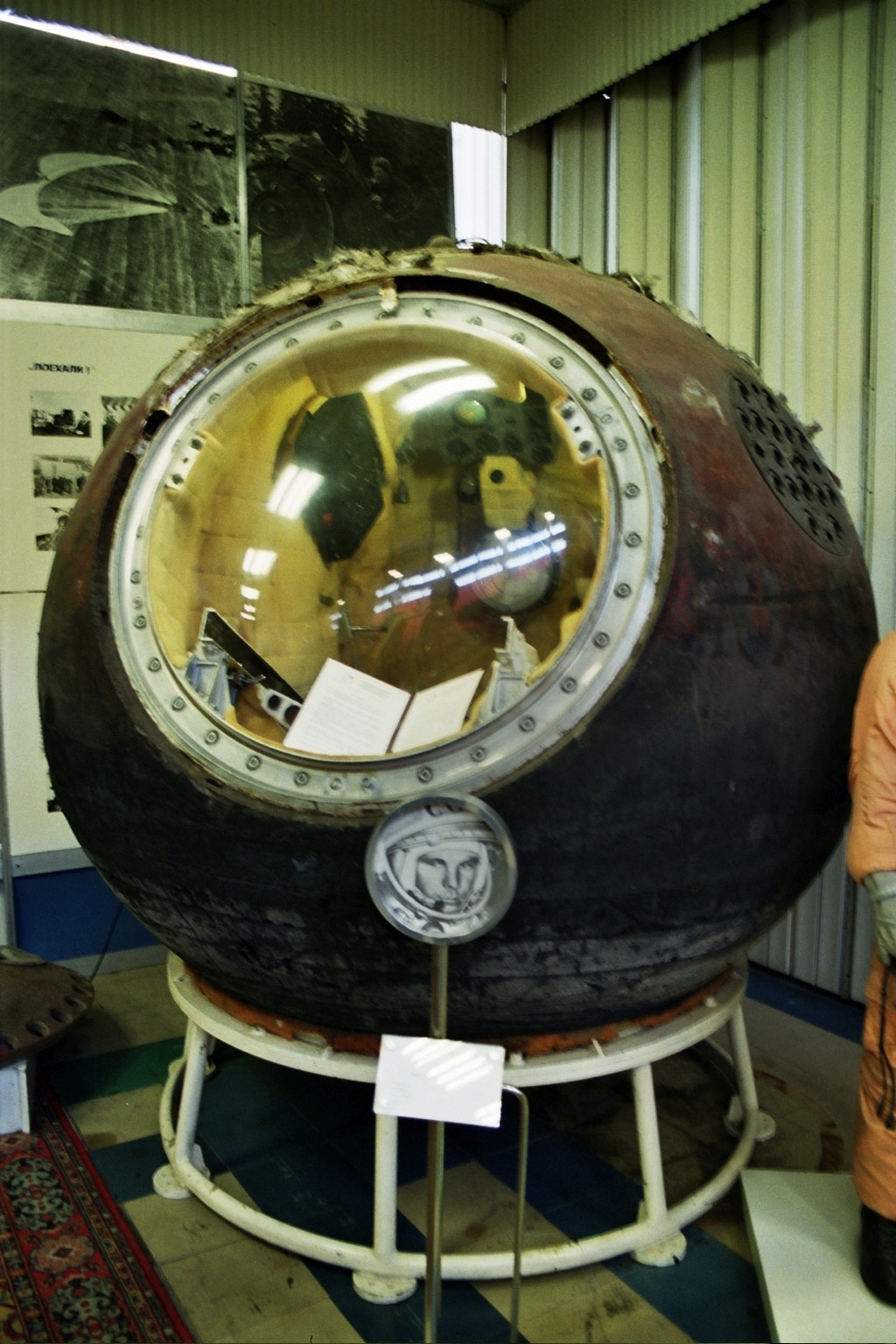

La capsule de rentrée avec le tableau de bord
vostok - L'horloge du Vostok B9935010
Lors du vol de Gagarine

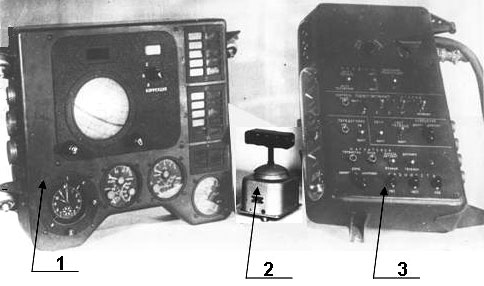

Voici l'ensemble des équipements d'affichage des informations et système d'alarme SIS-1-3KA (СИС-1-3КА).
vostok - L'horloge du Vostok 130-0110
1 - Panneau d'instrument PD-1-3KA
2 - Manette de contrôle d'attitude à deux axes RU-1A
3 - Panneau de commande PU-1-3KA

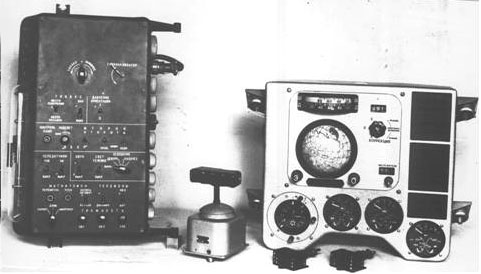

Ce système à évolué en SIS-2-3KA
vostok - L'horloge du Vostok 130-0210

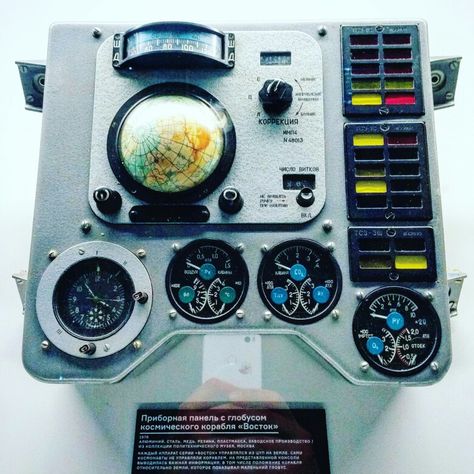

vostok - L'horloge du Vostok 83208810

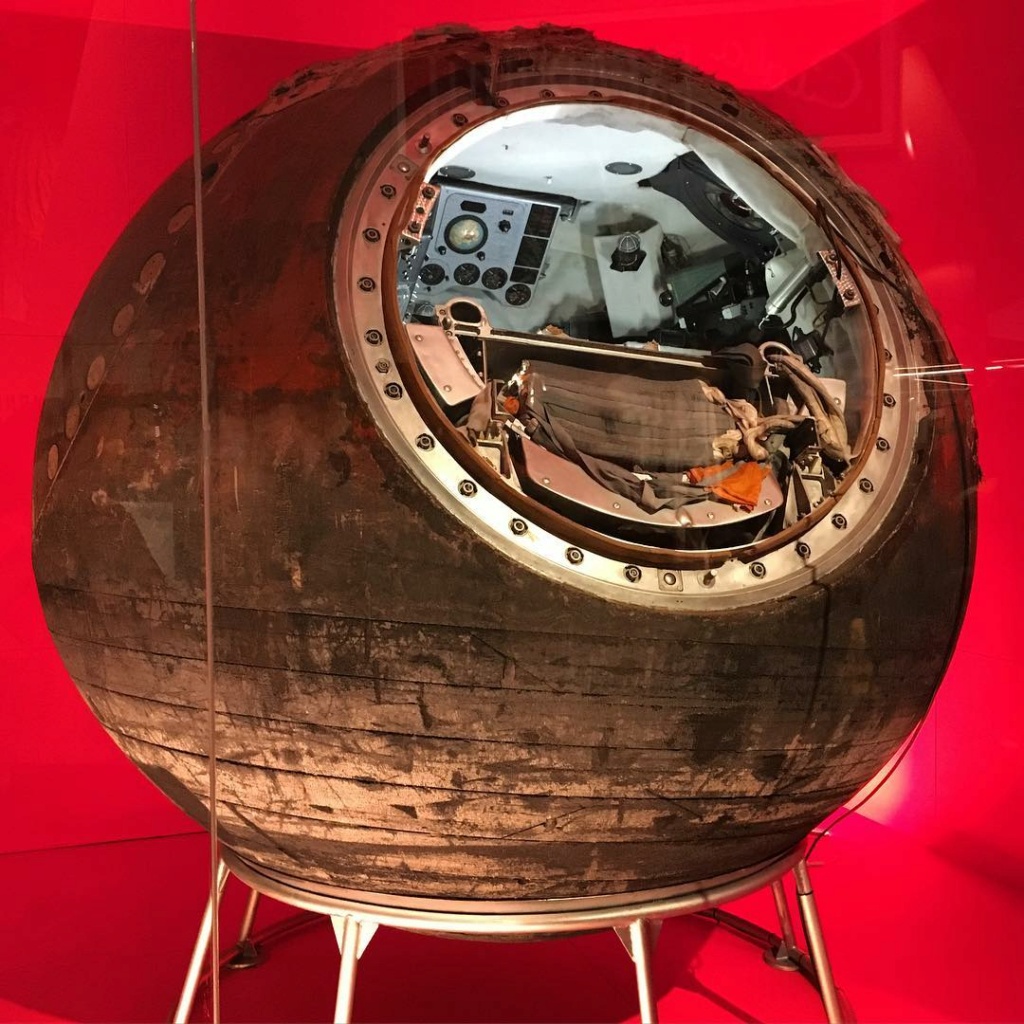

On le voit ici dans le Vostok 6 de Terechkova:
vostok - L'horloge du Vostok Xbclxt10

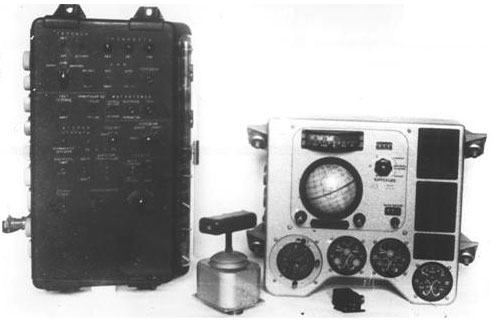

Dernière version: le SIS-3-3KB pour les vaisseaux Voskhod
vostok - L'horloge du Vostok 130-0310

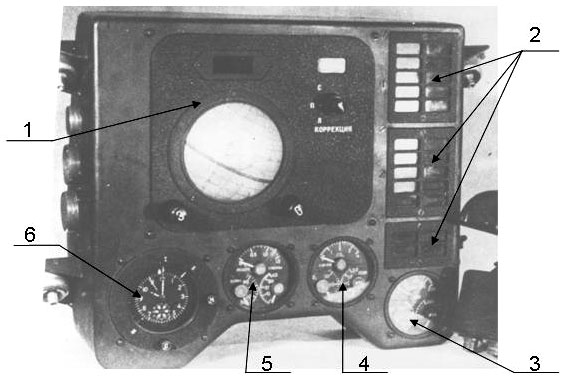

Alors pour le panneau d'instruments qui nous intéresse (celui de Vostok 1):
vostok - L'horloge du Vostok 130-1210
1 - Indicateur de localisation
2 - Panneau de signalisation
3 - Indicateur de la pression du gaz dans les réservoirs d'orientation et de freinage:
- du système d'orientation automatique (sous-cadran de droite marqué "АУ"),
- du système de freinage (sous-cadran du haut marqué "РУ").
- du système d'orientation manuelle (sous-cadran de gauche marqué "ТДУ")
4 - Indicateur de composition de l'air:
- de pression de la bouteille d'oxygène (sous-cadran de droite)
- du dioxyde de carbone (sous-cadran du haut marqué "CO2")
- de l'oxygène (sous-cadran de gauche marqué "O2")
5 - Indicateur des paramètres de la cabine:
- Température de la cabine (sous-cadran de droite marqué "°C")
- Pression de la cabine (sous cadran du haut marqué "RK")
- Humidité de la cabine (sous-cadran de gauche marqué "ВЛ")

6 - L'horloge ou plus exactement: l'indicateur de temps combinée ИВК (индикатор временной комбинированный)
vostok - L'horloge du Vostok 130-1410
Cet indicateur est basé sur l'horloge d'aviation standard type ЧС-1, avec une connection au système qui contrôle la séquence des fonctions pour le freinage et la rentrée.
Celui est du premier type, ИВК-1, qui a volé sur les vaisseaux spatiaux Vostok-1 et 2 (et peut-être 3 et 4).
L'ИВК-2  se distingue facilement du premier parce qu'il deux sous cadrans et non un, et donc trois boutons de réglage sur le bord extérieur (et non deux); il a volé sur Vostok-5, Vostok-6 et Voskhod.
Sur l'ИВК-1, la phase de descente était marquée sur l'index extérieur:
- "I" à 0 minute
- "II" à 6 minutes et demie
- III à 37 minutes
avec des marques supplémentaires à 39, 44 et 51 minutes.
Ces marquages ​​étaient directement liés aux événements de la descentes affichés en vert sur le panneau.
Le sous-cadran (réglé par le bouton à six heures) est l'indicateur de temps de vol (les plages blanches et noires sont les indicateurs jour/nuit)
Les ИВК ont été fabriqués par le même bureau d'études "GKOT" qui a produit le globe-indicateur de localisation

L'ИВК-2 est donc plus complexe:
vostok - L'horloge du Vostok 130-1510
1 - Index classique (heure de Moscou (heure, min. Sec);
2 - Cadran de mesure du temps de vol (0-12)
З - Index de contrôle des programmes de descente;
4,6,10 - Marques des phases "I", "II" et "III" du programme de descente;
5 - Bouton de réglage du cadran de mesure du temps de vol
7 - Bouton de réglage de l'heure et des minutes quand il est enfoncé, des secondes quand il est tiré
8 - Cadran indiquant le nombre de jours du temps de vol (sur 6 jours au total avec des plages d'indication pour les jours, en blanc, et pour les nuits, en noir);
9 - Bouton de réglage de l'échelle jour-nuit
11 - Index extérieur
12 - Index intérieur
13 - Repères pour le réglage de l'index contrôle des programmes de descente
14 - Indicateurs de l'exécution des commandes.

source:
http://www.astronaut.ru/bookcase/article/article130.htm?reload_coolmenus
https://vostoksupersite.weebly.com/
