L’horloge de bord des Soyouz, des stations Saliout et de la navette Bourane
Deuxième article relatif aux horloges de bord de la conquête spatiale (après celui-ci consacré aux horloges des vaisseaux Vostok et Voskhod).
Cette horloge analogique БЧК (« Бортовые Часы Космические », horloge spatiale embarquée) a équipé les vaisseaux Soyouz. Ceux-ci ont remplacé les Voskhod à partir de 1967 et avaient été d’abord conçu pour le programme lunaire. La version améliorée, le Soyouz T avait pour vocation de de servir les stations spatiales (Soyouz T pour транспортный, ce qui signifie « transport »). Le Soyouz T est opérationnel en 1978, et a lui-même cédé la place en 1986 à une version améliorée, le Soyouz TM (M pour модифицированный, « modifié ») . La même horloge équipait les stations spatiales Almaz et Saliout.

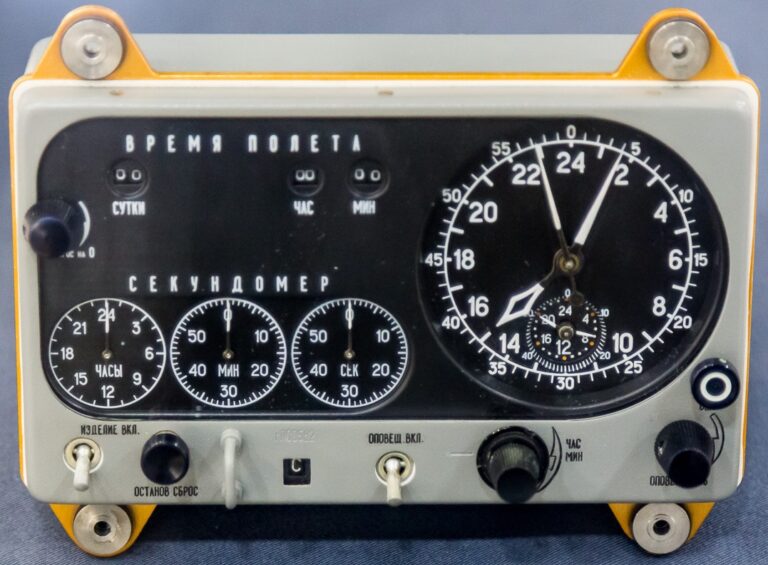

L’horloge qui a volé dans Soyouz 7
Une variante de ce modèle qui a équipé les Soyouz T
L’horloge a trois fonctions: elle affiche l’heure de Moscou, elle a une alarme et un chronomètre. Le chronomètre était notamment utilisé pour mesurer le temps de combustion du moteur du système de propulsion, pour s’assurer qu’il brûle pendant le temps calculé pour atteindre la trajectoire prévue.
Soyouz T-5 arrimé à la station Saliout 7
Le vaisseau Soyouz T
Module orbital (A): 1 Système d’amarrage et écoutille, 2 et 4 antenne Kours, 3 antenne transmission TV, 5 caméra, 6 écoutille. Module de descente (B) : 7 compartiment parachute, 8 périscope, 9 hublot, 11 bouclier thermique. Module de service (C) : 10 et 18 moteurs de contrôle d’orientation (RCS), 12 senseurs de Terre, 13 senseur solaire, 14 point d’attache des panneaux solaires, 15 capteur thermique, 16 antenne Kours, 17 propulsion principale, 19 antenne télécommunications, 20 réservoirs ergols, 21 réservoir oxygène L’horloge est sur le tableau de bord du module de descente.
L’horloge au centre du panneau de contrôle « Sirius » de Soyouz-29
L’horloge dans le Soyouz T-2 (en haut à gauche)
Le tableau de bord « Sirius » de Soyouz T-2
Le panneau de contrôle de la station Saliout-6 avec l’horloge (modèle cadran blanc)
Alors que la station Mir (et les Soyouz TM) étaient équipés d’une horloge digitale, c’est cette même horloge analogique qui équipait la navette spatiale Bourane.
La Bourane avant son premier et uniquement, le 15 novembre 1988.
Le poste de pilotage (l’horloge, à cadran noir, est face au siège de gauche)
Cette horloge analogique БЧК (« Бортовые Часы Космические », horloge spatiale embarquée) a équipé les vaisseaux Soyouz. Ceux-ci ont remplacé les Voskhod à partir de 1967 et avaient été d’abord conçu pour le programme lunaire. La version améliorée, le Soyouz T avait pour vocation de de servir les stations spatiales (Soyouz T pour транспортный, ce qui signifie « transport »). Le Soyouz T est opérationnel en 1978, et a lui-même cédé la place en 1986 à une version améliorée, le Soyouz TM (M pour модифицированный, « modifié ») . La même horloge équipait les stations spatiales Almaz et Saliout.
L’horloge qui a volé dans Soyouz 7
Une variante de ce modèle qui a équipé les Soyouz T
L’horloge a trois fonctions: elle affiche l’heure de Moscou, elle a une alarme et un chronomètre. Le chronomètre était notamment utilisé pour mesurer le temps de combustion du moteur du système de propulsion, pour s’assurer qu’il brûle pendant le temps calculé pour atteindre la trajectoire prévue.
Soyouz T-5 arrimé à la station Saliout 7
Le vaisseau Soyouz T
Module orbital (A): 1 Système d’amarrage et écoutille, 2 et 4 antenne Kours, 3 antenne transmission TV, 5 caméra, 6 écoutille. Module de descente (B) : 7 compartiment parachute, 8 périscope, 9 hublot, 11 bouclier thermique. Module de service (C) : 10 et 18 moteurs de contrôle d’orientation (RCS), 12 senseurs de Terre, 13 senseur solaire, 14 point d’attache des panneaux solaires, 15 capteur thermique, 16 antenne Kours, 17 propulsion principale, 19 antenne télécommunications, 20 réservoirs ergols, 21 réservoir oxygène L’horloge est sur le tableau de bord du module de descente.
L’horloge au centre du panneau de contrôle « Sirius » de Soyouz-29
L’horloge dans le Soyouz T-2 (en haut à gauche)
Le tableau de bord « Sirius » de Soyouz T-2
Le panneau de contrôle de la station Saliout-6 avec l’horloge (modèle cadran blanc)
Alors que la station Mir (et les Soyouz TM) étaient équipés d’une horloge digitale, c’est cette même horloge analogique qui équipait la navette spatiale Bourane.
La Bourane avant son premier et uniquement, le 15 novembre 1988.
Le poste de pilotage (l’horloge, à cadran noir, est face au siège de gauche)
Hanoi- Expert
- Messages : 3583
Date d'inscription : 20/03/2015
Age : 60
Localisation : Bruxelles
fcafca, Chronotopos, Pascal54, LeDocteur, nikomikomike, Svoboda, Petropavlovsk. et aiment ce message
