Fiches techniques de mécanismes soviétiques
J'ai acheté un catalogue technique de SLAVA Besançon, contenant une fiche par mécanisme avec un écorché et les références de chaque pièce.
![Fiches techniques de mécanismes soviétiques Etalw10](https://i.servimg.com/u/f62/19/17/71/30/etalw10.jpg)
J'ai tout scanné pour l'édification de notre petite coterie, en espérant que cela serve à l'un de vous.
Je peux envoyer à la demande un scan pdf haute définition
Alors d'abord la pochette elle même:
![Fiches techniques de mécanismes soviétiques Couv1w11](https://i.servimg.com/u/f62/19/17/71/30/couv1w11.jpg)
![Fiches techniques de mécanismes soviétiques Couv2w10](https://i.servimg.com/u/f62/19/17/71/30/couv2w10.jpg)
![Fiches techniques de mécanismes soviétiques Couv3w10](https://i.servimg.com/u/f62/19/17/71/30/couv3w10.jpg)
![Fiches techniques de mécanismes soviétiques Couv4w10](https://i.servimg.com/u/f62/19/17/71/30/couv4w10.jpg)
Deux premiers mécanismes

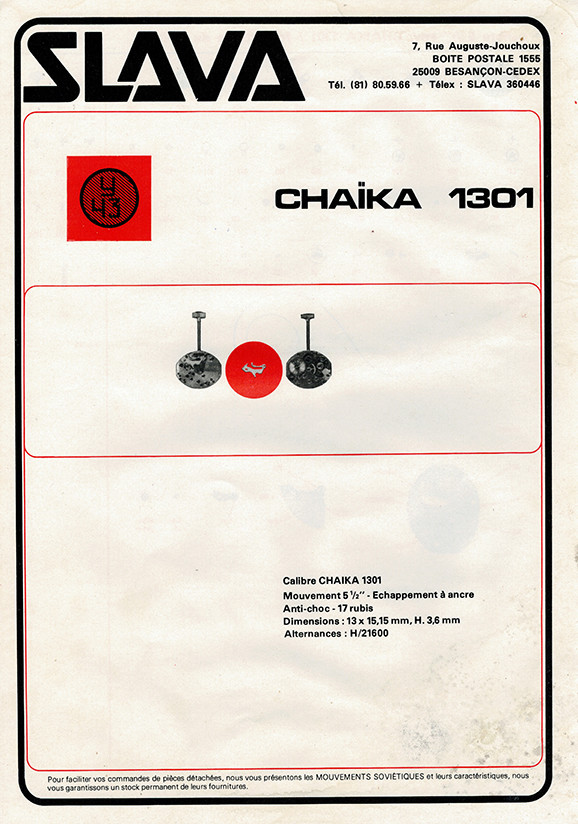

![Fiches techniques de mécanismes soviétiques Chaika13](https://i.servimg.com/u/f62/19/17/71/30/chaika13.jpg)
![Fiches techniques de mécanismes soviétiques Chaika12](https://i.servimg.com/u/f62/19/17/71/30/chaika12.jpg)
![Fiches techniques de mécanismes soviétiques Chaika11](https://i.servimg.com/u/f62/19/17/71/30/chaika11.jpg)
![Fiches techniques de mécanismes soviétiques Chaika10](https://i.servimg.com/u/f62/19/17/71/30/chaika10.jpg)
![Fiches techniques de mécanismes soviétiques Etalw10](https://i.servimg.com/u/f62/19/17/71/30/etalw10.jpg)
J'ai tout scanné pour l'édification de notre petite coterie, en espérant que cela serve à l'un de vous.
Je peux envoyer à la demande un scan pdf haute définition
Alors d'abord la pochette elle même:
![Fiches techniques de mécanismes soviétiques Couv1w11](https://i.servimg.com/u/f62/19/17/71/30/couv1w11.jpg)
![Fiches techniques de mécanismes soviétiques Couv2w10](https://i.servimg.com/u/f62/19/17/71/30/couv2w10.jpg)
![Fiches techniques de mécanismes soviétiques Couv3w10](https://i.servimg.com/u/f62/19/17/71/30/couv3w10.jpg)
![Fiches techniques de mécanismes soviétiques Couv4w10](https://i.servimg.com/u/f62/19/17/71/30/couv4w10.jpg)
Deux premiers mécanismes
![Fiches techniques de mécanismes soviétiques Chaika13](https://i.servimg.com/u/f62/19/17/71/30/chaika13.jpg)
![Fiches techniques de mécanismes soviétiques Chaika12](https://i.servimg.com/u/f62/19/17/71/30/chaika12.jpg)
![Fiches techniques de mécanismes soviétiques Chaika11](https://i.servimg.com/u/f62/19/17/71/30/chaika11.jpg)
![Fiches techniques de mécanismes soviétiques Chaika10](https://i.servimg.com/u/f62/19/17/71/30/chaika10.jpg)
Hanoi- Expert
- Messages : 3585
Date d'inscription : 20/03/2015
Age : 61
Localisation : Bruxelles
Re: Fiches techniques de mécanismes soviétiques

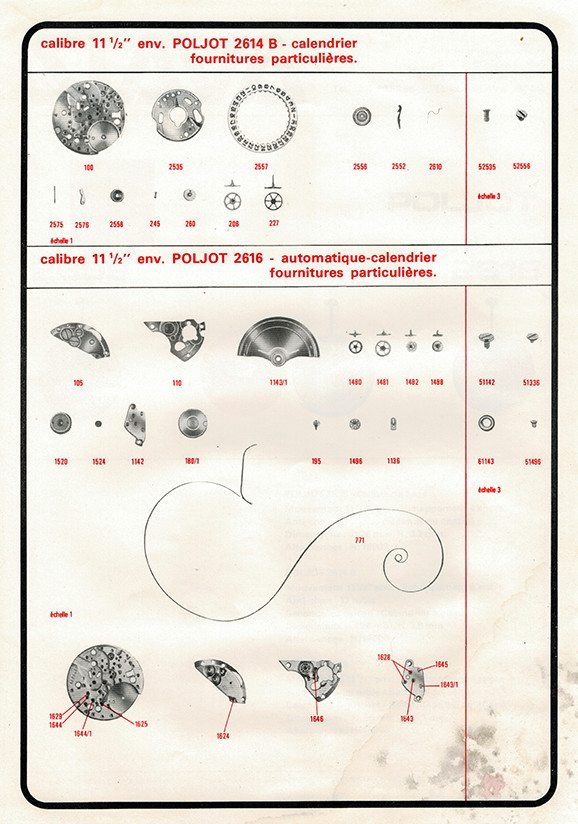

Les 3 suivants :

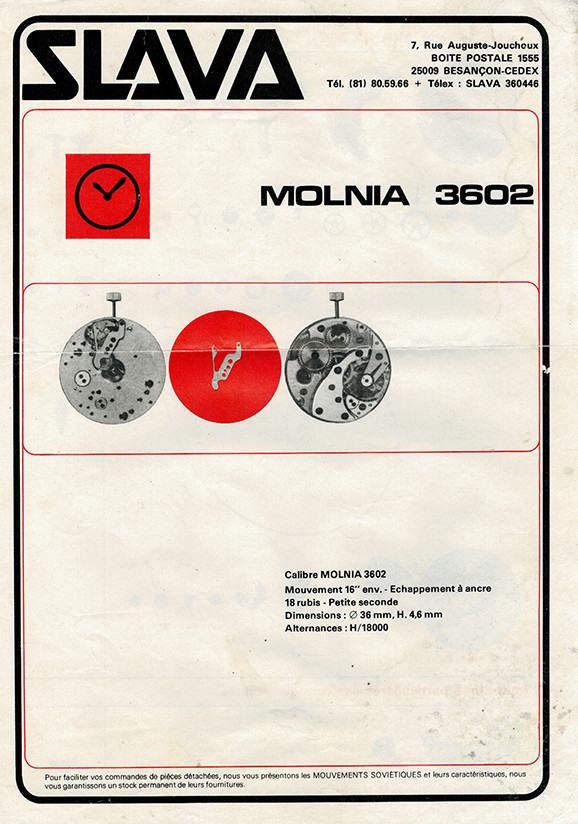

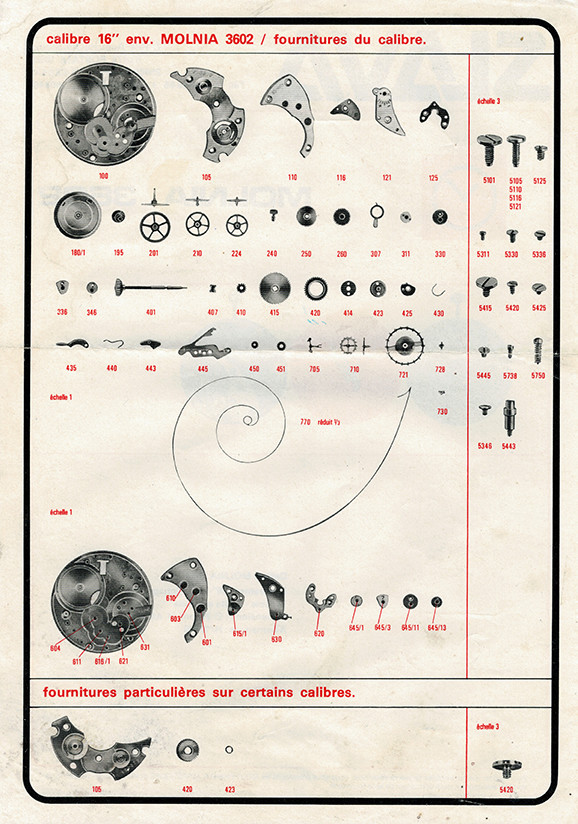

![Fiches techniques de mécanismes soviétiques Molnia11](https://i.servimg.com/u/f62/19/17/71/30/molnia11.jpg)
![Fiches techniques de mécanismes soviétiques Molnia10](https://i.servimg.com/u/f62/19/17/71/30/molnia10.jpg)

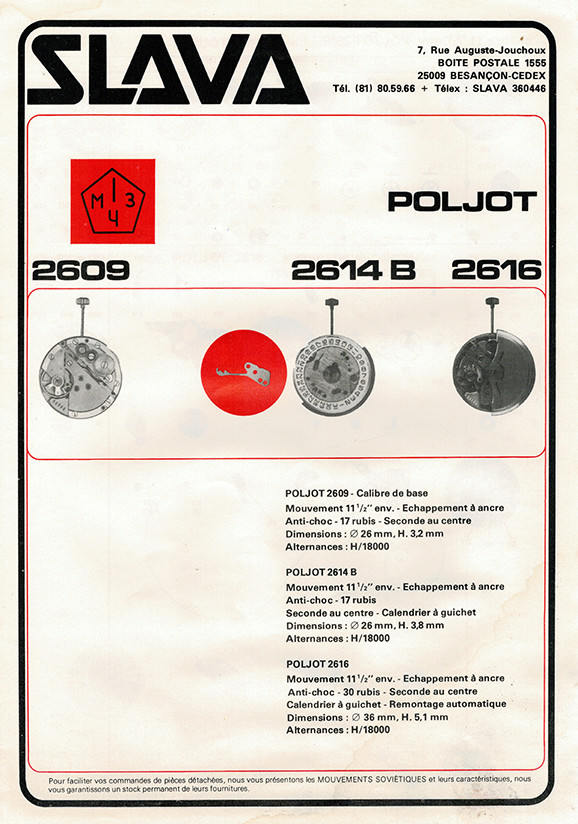

![Fiches techniques de mécanismes soviétiques Poljot10](https://i.servimg.com/u/f62/19/17/71/30/poljot10.jpg)
![Fiches techniques de mécanismes soviétiques Poljot11](https://i.servimg.com/u/f62/19/17/71/30/poljot11.jpg)
![Fiches techniques de mécanismes soviétiques Poljot12](https://i.servimg.com/u/f62/19/17/71/30/poljot12.jpg)
![Fiches techniques de mécanismes soviétiques Poljot13](https://i.servimg.com/u/f62/19/17/71/30/poljot13.jpg)
![Fiches techniques de mécanismes soviétiques Poljot14](https://i.servimg.com/u/f62/19/17/71/30/poljot14.jpg)

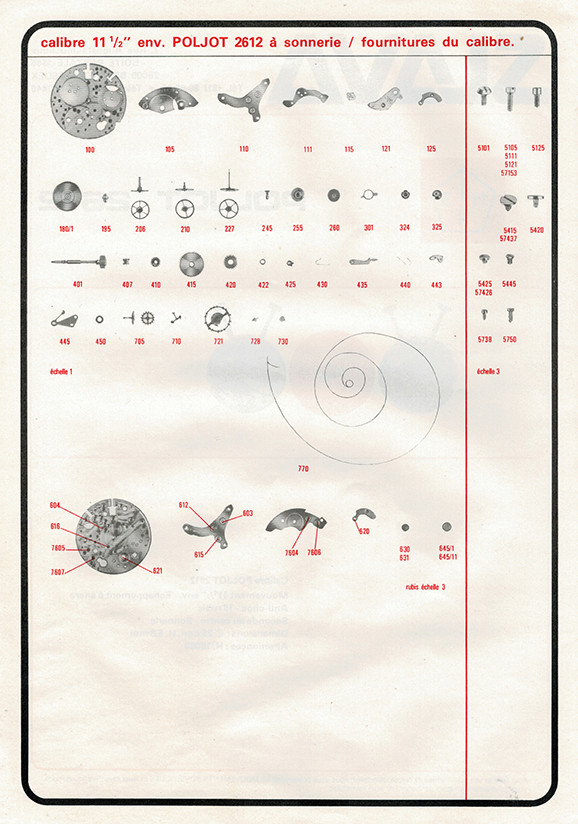

![Fiches techniques de mécanismes soviétiques Poljot15](https://i.servimg.com/u/f62/19/17/71/30/poljot15.jpg)
![Fiches techniques de mécanismes soviétiques Molnia11](https://i.servimg.com/u/f62/19/17/71/30/molnia11.jpg)
![Fiches techniques de mécanismes soviétiques Molnia10](https://i.servimg.com/u/f62/19/17/71/30/molnia10.jpg)
![Fiches techniques de mécanismes soviétiques Poljot10](https://i.servimg.com/u/f62/19/17/71/30/poljot10.jpg)
![Fiches techniques de mécanismes soviétiques Poljot11](https://i.servimg.com/u/f62/19/17/71/30/poljot11.jpg)
![Fiches techniques de mécanismes soviétiques Poljot12](https://i.servimg.com/u/f62/19/17/71/30/poljot12.jpg)
![Fiches techniques de mécanismes soviétiques Poljot13](https://i.servimg.com/u/f62/19/17/71/30/poljot13.jpg)
![Fiches techniques de mécanismes soviétiques Poljot14](https://i.servimg.com/u/f62/19/17/71/30/poljot14.jpg)
![Fiches techniques de mécanismes soviétiques Poljot15](https://i.servimg.com/u/f62/19/17/71/30/poljot15.jpg)
Hanoi- Expert
- Messages : 3585
Date d'inscription : 20/03/2015
Age : 61
Localisation : Bruxelles
Re: Fiches techniques de mécanismes soviétiques

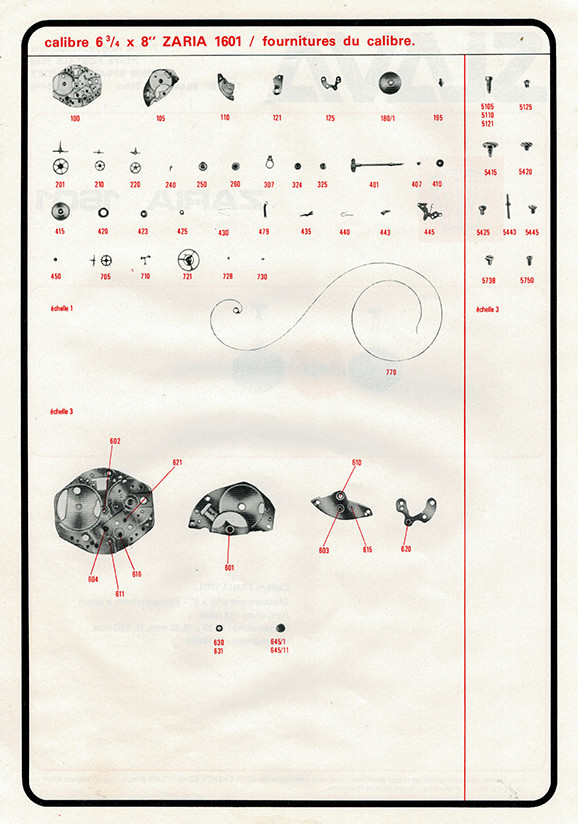

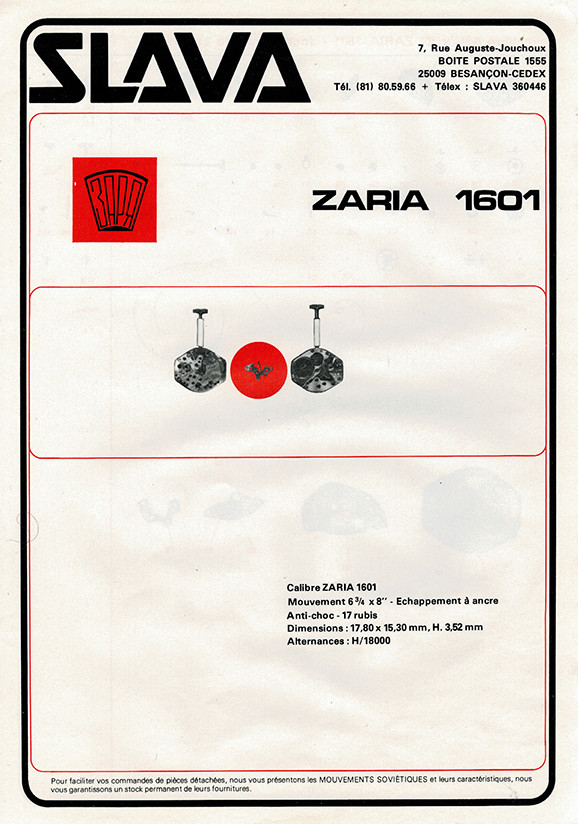

Et les 4 derniers
![Fiches techniques de mécanismes soviétiques Slava110](https://i.servimg.com/u/f62/19/17/71/30/slava110.jpg)

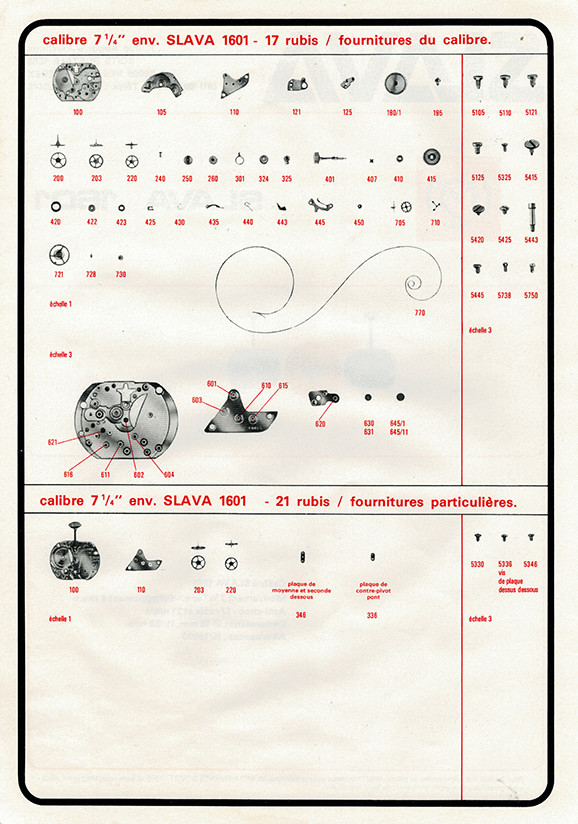

![Fiches techniques de mécanismes soviétiques Slava111](https://i.servimg.com/u/f62/19/17/71/30/slava111.jpg)

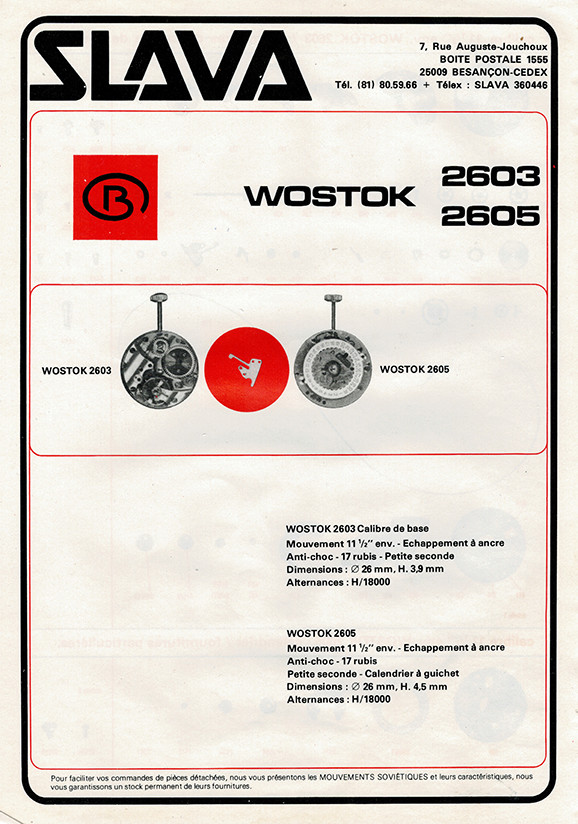

![Fiches techniques de mécanismes soviétiques Wostok10](https://i.servimg.com/u/f62/19/17/71/30/wostok10.jpg)
![Fiches techniques de mécanismes soviétiques Wostok11](https://i.servimg.com/u/f62/19/17/71/30/wostok11.jpg)

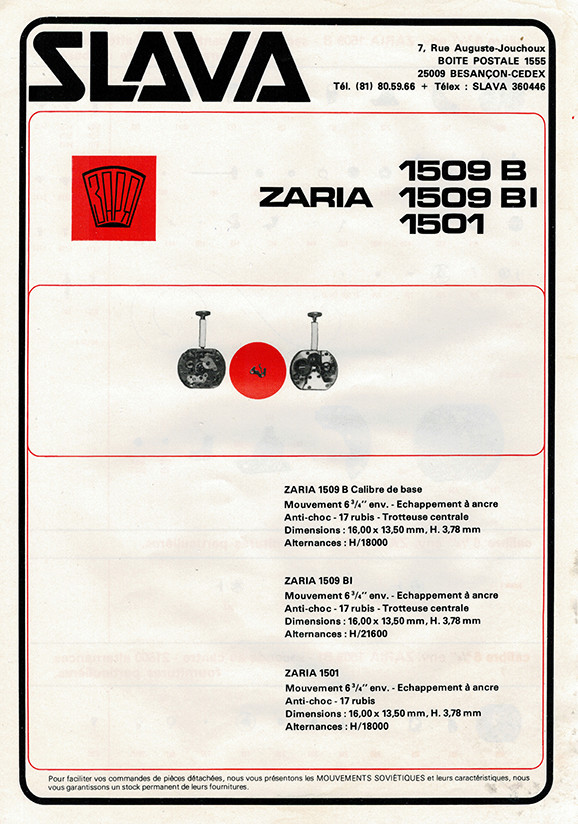

![Fiches techniques de mécanismes soviétiques Zaria110](https://i.servimg.com/u/f62/19/17/71/30/zaria110.jpg)
![Fiches techniques de mécanismes soviétiques Zaria111](https://i.servimg.com/u/f62/19/17/71/30/zaria111.jpg)
![Fiches techniques de mécanismes soviétiques Zaria112](https://i.servimg.com/u/f62/19/17/71/30/zaria112.jpg)
![Fiches techniques de mécanismes soviétiques Zaria113](https://i.servimg.com/u/f62/19/17/71/30/zaria113.jpg)
Ouf ! C'est fini...
![Fiches techniques de mécanismes soviétiques Slava110](https://i.servimg.com/u/f62/19/17/71/30/slava110.jpg)
![Fiches techniques de mécanismes soviétiques Slava111](https://i.servimg.com/u/f62/19/17/71/30/slava111.jpg)
![Fiches techniques de mécanismes soviétiques Wostok10](https://i.servimg.com/u/f62/19/17/71/30/wostok10.jpg)
![Fiches techniques de mécanismes soviétiques Wostok11](https://i.servimg.com/u/f62/19/17/71/30/wostok11.jpg)
![Fiches techniques de mécanismes soviétiques Zaria110](https://i.servimg.com/u/f62/19/17/71/30/zaria110.jpg)
![Fiches techniques de mécanismes soviétiques Zaria111](https://i.servimg.com/u/f62/19/17/71/30/zaria111.jpg)
![Fiches techniques de mécanismes soviétiques Zaria112](https://i.servimg.com/u/f62/19/17/71/30/zaria112.jpg)
![Fiches techniques de mécanismes soviétiques Zaria113](https://i.servimg.com/u/f62/19/17/71/30/zaria113.jpg)
Ouf ! C'est fini...
Hanoi- Expert
- Messages : 3585
Date d'inscription : 20/03/2015
Age : 61
Localisation : Bruxelles
Re: Fiches techniques de mécanismes soviétiques
Salut Hanoi,
Est-il possible de les avoir en pdf afin de les archiver?
Merci.
Est-il possible de les avoir en pdf afin de les archiver?
Merci.
_________________
J’ai l’habitude de me taire sur ce que j’ignore.
Sophocle
Re: Fiches techniques de mécanismes soviétiques
Voilà le lien du téléchargement des .pdf:
https://wetransfer.com/downloads/54950182fe434c60c29a415d73bfb38620171202205907/1d6f66f743cbb01e053d6bf8ac790e6620171202205907/c790fa
Cela devrait rester accessible quelques jours
https://wetransfer.com/downloads/54950182fe434c60c29a415d73bfb38620171202205907/1d6f66f743cbb01e053d6bf8ac790e6620171202205907/c790fa
Cela devrait rester accessible quelques jours
Hanoi- Expert
- Messages : 3585
Date d'inscription : 20/03/2015
Age : 61
Localisation : Bruxelles
Re: Fiches techniques de mécanismes soviétiques
Merci Hanoi, c'est archivé. ![Fiches techniques de mécanismes soviétiques 979515](/users/1311/24/06/78/smiles/979515.png)
![Fiches techniques de mécanismes soviétiques 979515](/users/1311/24/06/78/smiles/979515.png)
_________________
J’ai l’habitude de me taire sur ce que j’ignore.
Sophocle
Re: Fiches techniques de mécanismes soviétiques
Merci, j'en ai profité aussi.
Svoboda- Modérateur
- Messages : 2575
Date d'inscription : 26/05/2015
Age : 60
Localisation : atteri 49°31.0002′ Nord 4°22.0002′ Est
Re: Fiches techniques de mécanismes soviétiques
J'ai pris aussi à tout hasard. Merci !
span26- Membre du Parti
- Messages : 264
Date d'inscription : 29/11/2013
Re: Fiches techniques de mécanismes soviétiques
Merci du partage, cela sera sans aucun doute très utile.
Néophyte- Membre du Parti
- Messages : 295
Date d'inscription : 07/01/2015
