Vostok 2416B qui ne tourne plus.

Page 3 sur 3 Précédent  1, 2, 3

Aller en bas

Vostok 2416B qui ne tourne plus.  - Page 3 Empty Re: Vostok 2416B qui ne tourne plus.

Message  Alastair le Jeu 19 Nov - 7:53

Ivan Dragunov a écrit:

Pascal54 a écrit:Je pense q’ un jour je ferais les portes mouvements moi même.
J’ai un projet d’achat d’une imprimante 3D. Very Happy
C'est le pas que j'ai sauté durant le premier confinement. J'ai réussi à obtenir une bonne petite imprimante 3D juste 2 jours avant la suspension des services postaux.
On fait des trucs formidables avec.
Il y a des sites-annuaires qui regroupent des milliers d'objets en tout genre. Une fois maitrisé les bases des logiciels utilisés, on peut reprendre les objets, les modifier, les redimensionner, etc.

Aussi intéressé pas le sujet, alors si tu as un moment un petit post avec ton retour d'expérience et le matériel que tu as choisi serait, je pense, apprécié.

Sinon l'utilisation de ton microscope me fait regarder un peu ce qu'il se fait et les tarifs sont plus que raisonnable... Mais la encore il a pléthore de modèles !
Alastair
Alastair
Membre du Parti
Membre du Parti

Messages : 129
Date d'inscription : 28/07/2020

Revenir en haut Aller en bas

Vostok 2416B qui ne tourne plus.  - Page 3 Empty Re: Vostok 2416B qui ne tourne plus.

Message  Ivan Dragunov le Jeu 19 Nov - 19:40

Voilà, une petite demi-heure de dessin sous TinkerCAD, et j'ai un prototype de porte-mouvement prêt à être imprimé.  Cool

Vostok 2416B qui ne tourne plus.  - Page 3 0111
Vostok 2416B qui ne tourne plus.  - Page 3 0211
Vostok 2416B qui ne tourne plus.  - Page 3 0311
Vostok 2416B qui ne tourne plus.  - Page 3 0410
Ivan Dragunov
Ivan Dragunov
Kamarade
Kamarade

Messages : 56
Date d'inscription : 31/10/2020
Localisation : Suisse

Revenir en haut Aller en bas

Vostok 2416B qui ne tourne plus.  - Page 3 Empty Re: Vostok 2416B qui ne tourne plus.

Message  Pascal54 le Jeu 19 Nov - 20:04

Bonjour,

Pas mal le résultat.
Tu as relevé quelles côtes?
Pascal54
Pascal54
Expert

Messages : 1158
Date d'inscription : 09/02/2013
Localisation : Lorraine

https://www.youtube.com/channel/UCGVIUvzK-lU9MCVVB3OhO5w

Revenir en haut Aller en bas

Vostok 2416B qui ne tourne plus.  - Page 3 Empty Re: Vostok 2416B qui ne tourne plus.

Message  Ivan Dragunov le Jeu 19 Nov - 20:16

Pascal54 a écrit:Bonjour,

Pas mal le résultat.
Tu as relevé quelles côtes?

Merci Smile

Le cylindre externe 30mm
Le premier anneau 26 et des brouettes
Le second, 24 et des brouettes
Profondeur totale 6mm

Plus le passage pour la tige-couronne et l’encoche. Tout dessiné à vue de nez, on verra comment ça tombera.

Pour voir si les encoches jouent, j’imprimerai juste les premières couches au début. Vostok 2416B qui ne tourne plus.  - Page 3 89308
Ivan Dragunov
Ivan Dragunov
Kamarade
Kamarade

Messages : 56
Date d'inscription : 31/10/2020
Localisation : Suisse

Revenir en haut Aller en bas

Vostok 2416B qui ne tourne plus.  - Page 3 Empty Re: Vostok 2416B qui ne tourne plus.

Message  Pascal54 le Jeu 19 Nov - 20:40

Merci pour les infos.
Je vais suivre tes essais de prêt Vostok 2416B qui ne tourne plus.  - Page 3 89308 .
Pascal54
Pascal54
Expert

Messages : 1158
Date d'inscription : 09/02/2013
Localisation : Lorraine

https://www.youtube.com/channel/UCGVIUvzK-lU9MCVVB3OhO5w

Revenir en haut Aller en bas

Vostok 2416B qui ne tourne plus.  - Page 3 Empty Re: Vostok 2416B qui ne tourne plus.

Message  Ivan Dragunov le Mar 24 Nov - 19:55

Voilà, le premier proto est imprimé.

Je verrai si les cotes jouent, mais pas aujourd’hui, le mouvement n’est pas avec moi.

Vostok 2416B qui ne tourne plus.  - Page 3 3d0c4910
Vostok 2416B qui ne tourne plus.  - Page 3 7426f610
Vostok 2416B qui ne tourne plus.  - Page 3 A0cff310
Ivan Dragunov
Ivan Dragunov
Kamarade
Kamarade

Messages : 56
Date d'inscription : 31/10/2020
Localisation : Suisse

Pascal54 aime ce message

Revenir en haut Aller en bas

Vostok 2416B qui ne tourne plus.  - Page 3 Empty Re: Vostok 2416B qui ne tourne plus.

Message  Pascal54 le Mar 24 Nov - 21:14

Top Vostok 2416B qui ne tourne plus.  - Page 3 89308


Ivan Dragunov a écrit:
Spoiler:
Vostok 2416B qui ne tourne plus.  - Page 3 7426f610
Une petite question, pourquoi avoir fait l'empreinte hexagonal ?
Normalement il faut faire un taraudage dans ce trou afin de mettre la vis qui soutiendra le rubis et le pivot la roue des secondes.
C'est mon avis.
Pascal54
Pascal54
Expert

Messages : 1158
Date d'inscription : 09/02/2013
Localisation : Lorraine

https://www.youtube.com/channel/UCGVIUvzK-lU9MCVVB3OhO5w

Revenir en haut Aller en bas

Vostok 2416B qui ne tourne plus.  - Page 3 Empty Re: Vostok 2416B qui ne tourne plus.

Message  Ivan Dragunov le Mar 24 Nov - 21:48

Pour y mettre un écrou nylstop. Ça m’a paru plus fiable que tarauder un filetage dans du PLA.

Ensuite, j’avais dans l’idée de prendre une vis M3 traversante, et d’en meuler l’extremité pour en faire une pointe fine et plate.

Il y a un vide sous la pièce, pour permettre de régler la longueur de la vis.
Ivan Dragunov
Ivan Dragunov
Kamarade
Kamarade

Messages : 56
Date d'inscription : 31/10/2020
Localisation : Suisse

Revenir en haut Aller en bas

Vostok 2416B qui ne tourne plus.  - Page 3 Empty Re: Vostok 2416B qui ne tourne plus.

Message  Pascal54 le Mer 25 Nov - 12:46

Bonjour,

Ok je comprends mieux.
Donc du coup ton nilstop va trop brider ta vis, tu n’auras aucune sensation quand tu feras la mise au point de la hauteur.
Du coup pour éviter le taraudage c’est bon, mais il faudrait mettre un écrou normal et que celui-ci soit collé dans son logement.
Comme ça ta vis ira bien. Very Happy
Pascal54
Pascal54
Expert

Messages : 1158
Date d'inscription : 09/02/2013
Localisation : Lorraine

https://www.youtube.com/channel/UCGVIUvzK-lU9MCVVB3OhO5w

Revenir en haut Aller en bas

Vostok 2416B qui ne tourne plus.  - Page 3 Empty Re: Vostok 2416B qui ne tourne plus.

Message  Ivan Dragunov le Mer 25 Nov - 13:07

Pascal54 a écrit:Donc du coup  ton nilstop va trop brider ta vis, tu n’auras aucune sensation quand tu feras la mise au point de la hauteur.
Du coup pour éviter le taraudage c’est bon, mais il faudrait mettre un écrou normal et que celui-ci soit collé dans son logement.
Comme ça ta vis ira bien. Very Happy

Merci pour ces judicieux conseils Vostok 2416B qui ne tourne plus.  - Page 3 513006202
Ivan Dragunov
Ivan Dragunov
Kamarade
Kamarade

Messages : 56
Date d'inscription : 31/10/2020
Localisation : Suisse

Revenir en haut Aller en bas

Vostok 2416B qui ne tourne plus.  - Page 3 Empty Re: Vostok 2416B qui ne tourne plus.

Message  Ivan Dragunov le Mer 25 Nov - 17:06

Bonjour à tous,

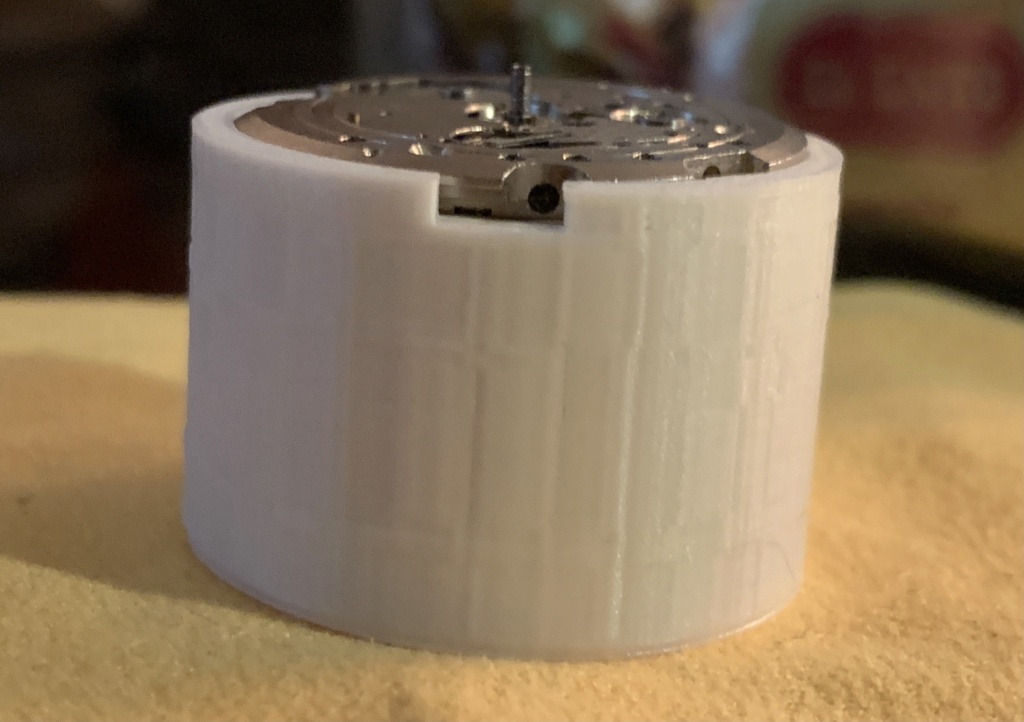

Le résultat de l’essai impression 3D du porte mouvement :

Le calibre tombe pile poil dans la cavité, et l’encoche est également dimensionnée tip top.

Seule la découpe pour le remontoir est mal positionnée, je l’ai placée au pif, et elle devra être rapprochée de l’encoche, bien que cela sera tout de même  utilisable.

Mais c’est un prototype, donc des modifications seront apportées.
Le trou de la vis tombe parfaitement en face de la partie à appuyer, pour maintenir l’axe des secondes en place.

Je suis très content pour un premier jet.

Vostok 2416B qui ne tourne plus.  - Page 3 9fb82010
Vostok 2416B qui ne tourne plus.  - Page 3 F4a52710
Vostok 2416B qui ne tourne plus.  - Page 3 42467310
Vostok 2416B qui ne tourne plus.  - Page 3 A68bdb10
Ivan Dragunov
Ivan Dragunov
Kamarade
Kamarade

Messages : 56
Date d'inscription : 31/10/2020
Localisation : Suisse

Pascal54 et Svoboda aiment ce message

Revenir en haut Aller en bas

Vostok 2416B qui ne tourne plus.  - Page 3 Empty Re: Vostok 2416B qui ne tourne plus.

Message  Néophyte le Mer 25 Nov - 21:55

En tous cas j'admire le travail et la recherche.
Néophyte
Néophyte
Membre du Parti
Membre du Parti

Messages : 288
Date d'inscription : 07/01/2015

Ivan Dragunov aime ce message

Revenir en haut Aller en bas

Vostok 2416B qui ne tourne plus.  - Page 3 Empty Re: Vostok 2416B qui ne tourne plus.

Message  Ivan Dragunov le Sam 28 Nov - 17:29

Et voilà, ma jolie Amphibia fonctionne à nouveau !

Voici une petite vidéo qui résume l’intervention.

Merci à tous pour vos conseils !



Dernière édition par Ivan Dragunov le Lun 30 Nov - 7:27, édité 1 fois
Ivan Dragunov
Ivan Dragunov
Kamarade
Kamarade

Messages : 56
Date d'inscription : 31/10/2020
Localisation : Suisse

Pascal54, Svoboda et vanmia aiment ce message

Revenir en haut Aller en bas

Vostok 2416B qui ne tourne plus.  - Page 3 Empty Re: Vostok 2416B qui ne tourne plus.

Message  Svoboda le Sam 28 Nov - 17:43

Bravo.

Tu n'a pas hésité à te lancer dans la très petite mécanique ni à créer les outils nécessaires Vostok 2416B qui ne tourne plus.  - Page 3 892301

Il ne te reste maintenant qu'a redonner vie à une belle ancienne.
Svoboda
Svoboda
membre du Politburo
membre du Politburo

Messages : 2161
Date d'inscription : 26/05/2015
Age : 56
Localisation : en cours

Revenir en haut Aller en bas

Vostok 2416B qui ne tourne plus.  - Page 3 Empty Re: Vostok 2416B qui ne tourne plus.

Message  Pascal54 le Sam 28 Nov - 17:48

Svoboda a écrit:Bravo.

Tu n'a pas hésité à te lancer dans la très petite mécanique ni à créer les outils nécessaires Vostok 2416B qui ne tourne plus.  - Page 3 892301

Il ne te reste maintenant qu'a redonner vie à une belle ancienne.

Je plussois, surtout quand on voit le tournevis Very Happy
Pascal54
Pascal54
Expert

Messages : 1158
Date d'inscription : 09/02/2013
Localisation : Lorraine

https://www.youtube.com/channel/UCGVIUvzK-lU9MCVVB3OhO5w

Revenir en haut Aller en bas

Vostok 2416B qui ne tourne plus.  - Page 3 Empty Re: Vostok 2416B qui ne tourne plus.

Message  Ivan Dragunov le Dim 29 Nov - 12:11

Svoboda a écrit:Bravo.

Tu n'a pas hésité à te lancer dans la très petite mécanique ni à créer les outils nécessaires Vostok 2416B qui ne tourne plus.  - Page 3 892301

Il ne te reste maintenant qu'a redonner vie à une belle ancienne.

Bonjour,

Merci beaucoup ! Oui j’ai dû créer et adapter des outils, j’ai trouvé ça passionnant en tout cas.

La prochaine sur la liste est l’horloge marine que j’ai reçu récemment et qui ne fonctionne pas.
Et aussi une autre Amphibia identique à celle-là (version KGB), que j’avais offert à mon fils, et qui était tombée en panne (je ne sais plus si c’est une aiguille qui est tombé, ou alors le balancier qui s’est décroché).

Vostok 2416B qui ne tourne plus.  - Page 3 979515


Ivan Dragunov
Ivan Dragunov
Kamarade
Kamarade

Messages : 56
Date d'inscription : 31/10/2020
Localisation : Suisse

Revenir en haut Aller en bas

Vostok 2416B qui ne tourne plus.  - Page 3 Empty Re: Vostok 2416B qui ne tourne plus.

Message  Ivan Dragunov le Dim 29 Nov - 12:15

Pascal54 a écrit:Je plussois, surtout quand on voit le tournevis

Bonjour Pascal,

Oui effectivement, c’était mon plus petit tournevis, il était encore trop large. Je l’ai affiné  sur papier de verre ultra fin.

Sinon, la montre fonctionne bien, mais elle va un peu vite. Elle a pris +2 minutes en 24 heures. Dois-je attendre que le mouvement se « stabilise », ou alors jouer sur la fourchette de réglage du balancier ? Elle n’est pas réglée au centre, mais légèrement du côté +.

Bon dimanche !


Dernière édition par Ivan Dragunov le Lun 30 Nov - 7:29, édité 2 fois
Ivan Dragunov
Ivan Dragunov
Kamarade
Kamarade

Messages : 56
Date d'inscription : 31/10/2020
Localisation : Suisse

Revenir en haut Aller en bas

Vostok 2416B qui ne tourne plus.  - Page 3 Empty Re: Vostok 2416B qui ne tourne plus.

Message  Pascal54 le Dim 29 Nov - 18:51

Ivan Dragunov a écrit:
Sinon, la montre fonctionne bien, mais elle va un peu vite. Elle a pris +2 minutes en 24 heures. Dois-je attendre que le mouvement se « stabilise », ou alors jouer sur la fourchette de réglage du balancier ? Elle n’est pas réglée au centre, mais légèrement du côté +.

2 mn/24h, tu peux effectivement jouer de la raquette.
Amène la un peu vers le zéro, puis contrôle la au bout de 24H.
Va y au fur et à mesure.
Pascal54
Pascal54
Expert

Messages : 1158
Date d'inscription : 09/02/2013
Localisation : Lorraine

https://www.youtube.com/channel/UCGVIUvzK-lU9MCVVB3OhO5w

Revenir en haut Aller en bas

Vostok 2416B qui ne tourne plus.  - Page 3 Empty Re: Vostok 2416B qui ne tourne plus.

Message  какой бардак le Dim 29 Nov - 20:56

Pas mal , mais un peu restrictif au type de mouvement , on trouve dans le commerce la même chose pour une étendue de diamètre ou de lignes

Dans le même esprit mais industriel en fourniture d'atelier : ici un porte mouvement Raketa de l'usine de Petrodvorets Watch Factory

On peut remarquer "l'intelligence de la conception" en matériau transparent

Vostok 2416B qui ne tourne plus.  - Page 3 Petrod10
какой бардак
какой бардак
Kamarade
Kamarade

Messages : 51
Date d'inscription : 19/02/2020
Age : 60
Localisation : France

Revenir en haut Aller en bas

Vostok 2416B qui ne tourne plus.  - Page 3 Empty Re: Vostok 2416B qui ne tourne plus.

Message  Ivan Dragunov le Dim 29 Nov - 21:06

какой бардак a écrit:Pas mal , mais un peu restrictif au type de mouvement , on trouve dans le commerce la même chose pour une étendue de diamètre ou de lignes

Dans le même esprit mais industriel en fourniture d'atelier : ici un porte mouvement Raketa de l'usine de Petrodvorets Watch Factory

On peut remarquer "l'intelligence de la conception" en matériau transparent

Vostok 2416B qui ne tourne plus.  - Page 3 Petrod10

Effectivement, c'est totalement restrictif, dans la mesure ou je l'ai conçu sur la base du mouvement que j'avais sous les yeux.
J'en avais besoin rapidement pour pouvoir terminer la réparation de la montre. Et puis cela reste un prototype, que j'ai sorti en 2h30, dessin inclus.
Tout ce que je peux dire, c'est qu'il a fait le job, et c'est tout ce que j'en attendais. C'est d'ailleurs le côté génialement révolutionnaire de ces imprimantes, on peut sortir très rapidement un objet imaginé sur une page blanche, ou déjà existant.

Je vais reprendre légèrement le dessin, et je pourrai également l'imprimer en PLA transparent, voire même phosphorescent pour le fun Very Happy

Bonne soirée.



Ivan Dragunov
Ivan Dragunov
Kamarade
Kamarade

Messages : 56
Date d'inscription : 31/10/2020
Localisation : Suisse

Revenir en haut Aller en bas

Vostok 2416B qui ne tourne plus.  - Page 3 Empty Re: Vostok 2416B qui ne tourne plus.

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 3 sur 3 Précédent  1, 2, 3

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
